IPX8试验|IP防水8级介绍

浏览次数: | 2018-04-13 17:17

亿博可靠性测试服务机构一个专业全面的、经验丰富的认证服务机构,已有超过十年的检测认证经验,拥有资深技术团队为您提供全方位检测认证需求,服务热线:135-4327-2595




     IPX防水等级标准(0-8级),IPX8试验方法名称: 持续潜水试验;防水保护试验(一)试验方法:IEC 60529 Edition 2.1:2001-02 之 IPX8 样品依所指定之正常使用状态,完全浸没于水中。(二)样品状态:试验中样品保持在正常使用状态下。(三)样品架设方式:高度未满850 mm之待测外壳,其最底端应在水面下 2米之位置。(四)试验时间:60分钟。(五)检查项目:试验后检查待测物外壳之内部是否有进水之情形并执行功能检查。(1)待测物外壳是否提供防水保护? (2)电线或电气元件附近是否有水滞留?(3)功能测试:检查样品是否可正常点亮?


测试简介
IPX防水等级标准(0-8级),国际工业防水等级标准IPX和日本工业防水标准的JIS等级是一致的,共分为0-8的9级。
0级 无保护
1级 可以消除垂直落下水滴的有害影响
2级 对与垂直方向在15度以内落下的水滴有防护作用
3级 可以消除与垂直方向在60度的喷雾状水滴的有害影响
4级 可以消除从不同方向飞溅水滴的有害影响
5级 可以消除对各方向喷嘴喷射水流的有害影响
6级 可以消除对各方向喷嘴强力喷射水流的有害影响
7级 顶部距离水面0.15—1米,连续30分钟,性能不受影响,不漏水
8级 顶部距离水面1.5—30米,连续30分钟,性能不受影响,不漏水
IPXX等级中关于防水实验的

测试方法
(1)IPX 1
方法名称:垂直滴水试验
试验设备:滴水试验装置
试样放置:按试样正常工作位置摆放在以 1r/min 的旋转样品台上,样品顶部至滴水口的距离不大于 200mm
试验条件:滴水量为 10。5 mm/min
持续时间:10 min
(2)IPX 2
方法名称:倾斜 15°滴水试验
试验设备:滴水试验装置
试样放置:使试样的一个面与垂线成 15°角,样品顶部至滴水口的距离不大于 200mm 。每试验完一个面后,换另一个面,共四次。
试验条件: 滴水量为 30。5 mm/min
持续时间: 4×2。5 min( 共10 min )
(3)IPX 3
方法名称:淋水试验
试验方法:
a。 摆管式淋水试验
试验设备:摆管式淋水溅水试验装置
试样放置:选择适当半径的摆管,使样品台面高度处于摆管直径位置上,将试样放在样台上,使其顶部到样品喷水口的距离不大于 200mm ,样品台不旋转。
试验条件:水流量按摆管的喷水孔数计算,每孔为 0。07 L/min ,淋水时,摆管中点两边各 60° 弧段内的喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂线两边各摆动 60°,共 120°。每次摆动( 2×120°) 约 4s
试验时间:连续淋水 10 min
b。 喷头式淋水试验
试验设备:手持式淋水溅水试验装置
试样放置:使试验顶部到手持喷头喷水口的平行距离在 300mm 至 500mm 之间
试验条件:试验时应安装带平衡重物的挡板,水流量为 10 L/min
试验时间:按被检样品外壳表面积计算,每平方米为 1 min (不包括安装面积),最少 5 min
(4)IPX 4
方法名称:溅水试验
试验方法:
a.摆管式溅水试验
试验设备和试样放置:与上述 IPX 3 之 a 款均相同;
试验条件: 除后述条件外,与上述 IPX 3 之 a 款均相同;喷水面积为摆管中点两边各 90°弧段内喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂线两边各摆动 180°,共约 360°。每次摆动 ( 2×360°) 约 12s
试验时间: 与上述 IPX 3 之 a 款均相同 ( 即10 min )。
b.喷头式溅水试验
试验设备和试样放置:与上述 IPX 3 之 b 款均相同;
试验条件:拆去设备上安装带平衡重物的挡板,其余与上述 IPX 3 之 b 款均相同;
试验时间:与上述 IPX 3 之 b 款均相同, 即按被检样品外壳表面积计算,每平方米为 1 min (不包括安装面积) 最少 5min
(5)IPX 5
方法名称:喷水试验
试验设备:喷嘴的喷水口内径为 6。3mm
试验条件:使试验样品至喷水口相距为 2。5m ~ 3m ,水流量为 12。5 L/min ( 750 L/h )
试验时间:按被检样品外壳表面积计算,每平方米为 1 min (不包括安装面积) 最少 3 min
(6)IPX 6
方法名称:强烈喷水试验;
试验设备:喷嘴的喷水口内径为 12。5 mm
试验条件:使试验样品至喷水口相距为 2。5m ~ 3m ,水流量为 100 L/min ( 6000 L/h )
试验时间:按被检样品外壳表面积计算,每平方米为 1 min(不包括安装面积)最少 3 min
(7)IPX 7
方法名称:短时浸水试验
试验设备和试验条件:浸水箱。其尺寸应使试样放进浸水箱后,样品底部到水面的距离至少为 1m 。试样顶部到水面距离至少为 0。15m
试验时间: 30 min

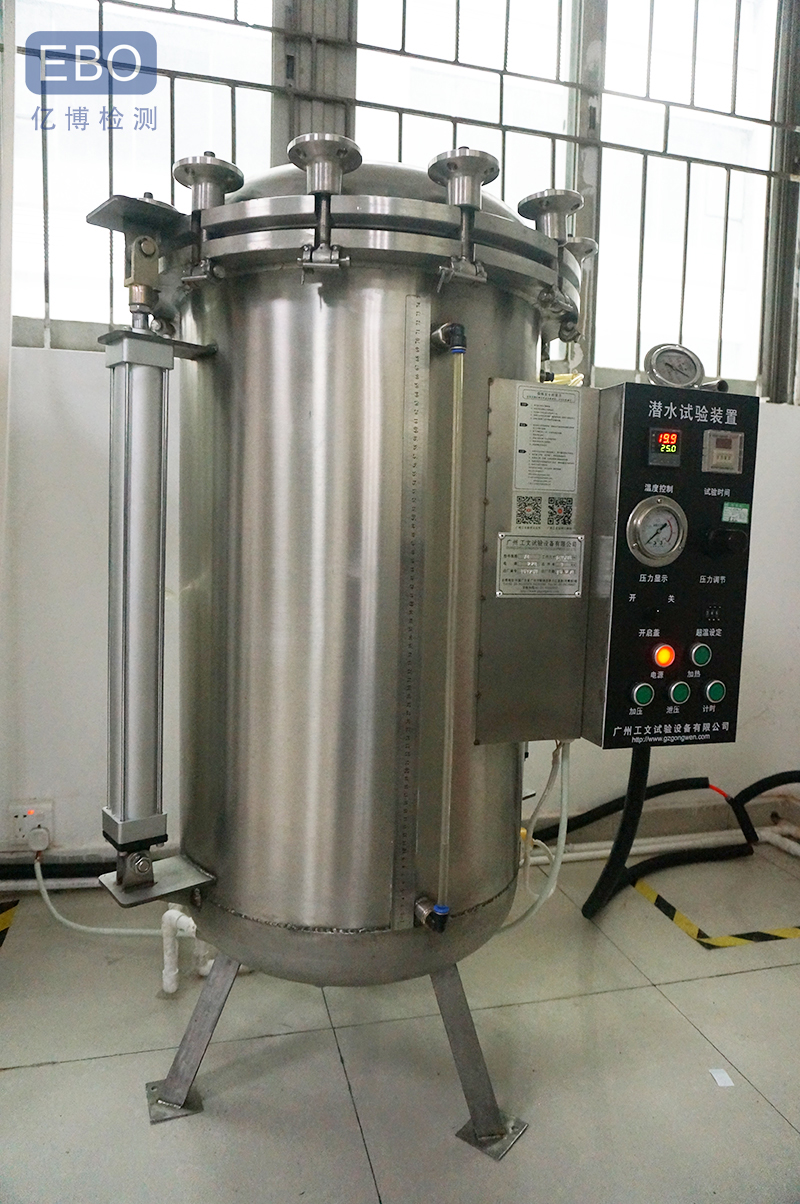

(8)IPX 8
方法名称: 持续潜水试验;
试验设备:须提供防水试验水槽之名称、厂牌、型号与序号。
实验室环境条件:须标明环境温度与相对溼度。
试验方法 / 规格
试验规范:参照 IEC 60529 Edition 2.1:2001-02 之 IPX8 试验方法。
防水保护试验
(一)试验方法:IEC 60529 Edition 2.1:2001-02 之 IPX8 样品依所指定之正常使用状态,完全浸没于水中。
(二)样品状态:试验中样品保持在正常使用状态下。
(三)样品架设方式:高度未满 850 mm 之待测外壳,其最底端应在水面下 2 米之位置。
(四)试验时间:60分钟。
(五)检查项目:试验后检查待测物外壳之内部是否有进水之情形并执行功能检查。
(1)待测物外壳是否提供防水保护?
(2)电线或电气元件附近是否有水滞留?
(3)功能测试:检查样品是否可正常点亮?
