IP测试_IP防护等级测试

可靠性测试 |时间:2017-05-11 13:50| 来源:亿博检测| 作者:亿博检测
IP是Ingress Protection的缩写,IP等级是针对电气设备外壳对异物侵入的防护等级,来源是国际电工委员会的标准IEC 60529,这个标准在2004年也被采用为美国国家标准。
权威可靠性测试中心据亿博检测消息

      IP是Ingress Protection的缩写,IP等级是针对电气设备外壳对异物侵入的防护等级,来源是国际电工委员会的标准IEC 60529,这个标准在2004年也被采用为美国国家标准。

  在这个标准中,针对电气设备外壳对异物的防护,IP等级的格式为IPXX,其中XX为两个阿拉伯数字,第一标记数字表示接触保护和外来物保护等级,第二标记数字表示防水保护等级,具体的防护等级可以参考下面的表格。

  IP是国际用来认定防护等级的代号 Ip等级由两个数字所组成,第一个数字表示防尘;第二个数字由表示防水,数字越大表示其防护等组长越佳。

  各种等级的防水试验内容

  (1)IPX1

  方法名称:垂直滴水试验

  试验设备:滴水试验装置及其试验方法见2.11

  试样放置:按试样正常工作位置摆放在以1r/min的旋转样品台上,样品顶部至滴水口的距离不大于200mm

  试验条件:滴水量为1  0.5 mm/min;     试验持续时间:10 min;

  (2)IPX2

  方法名称:倾斜 15°滴水试验

  试验设备:滴水试验装置及其试验方法见2.11     试样放置:使试样的一个面与垂线成15°角,样品顶部至滴水口的距离不大于200mm。每试完一个面后,换另一个.....面,共四次。     试验条件: 滴水量为3  0.5 mm/min;     试验持续时间: 4×2.5 min(共10 min);

  (3)IPX3

  方法名称:淋水试验

  试验方法:

  a.      摆管式淋水试验

  试验设备:摆管式淋水溅水试验装置(装置图形及其试验方法见本书2.14)

  试样放置:选择适当半径的摆管,使样品台面高度处于摆管直径位置上,将试样放在样台上,使其顶部到样品喷水口的距离不大于200mm,样品台不旋转。

  试验条件:水流量按摆管的喷水孔数计算,每孔为 0.07 L/min。淋水时,摆管中点两边各60°弧段内的喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂线两边各摆动60°,共120°。每次摆动(2×120°)约4s 。

  试验时间:连续淋水10 min 。

  b.      喷头式淋水试验

  试验设备:手持式淋水溅水试验装置,装置图形及其试验方法见本书2.14

  试样放置:使试验顶部到手持喷头喷水口的平行距离在300mm至500mm之间

  试验条件:试验时应安装带平衡重物的挡板,水流量为10 L/min

  试验时间:按被检样品外壳表面积计算,每平方米为1 min (不包括安装面积),最少5 min 。

  (4)IPX4

  方法名称:溅水试验;

  试验方法:

  a.摆管式溅水试验

  试验设备和试样放置:与上述第(3)条 IPX3 之a 款均相同;

  试验条件: 除下述条件外,与上述第(3)条 IPX3 之a 款均相同;喷水面积为摆管中点两边各90°弧段内喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂两边各摆动180°,共约360°。每次摆动 (2×360°) 约12s 。

  试验时间:与上述第(3)条 IPX3 之a 款均相同 (即10 min )。

  b.喷头式溅水试验

  试验设备和试样放置:设备上安装带平衡重物的挡板应拆去,其余与上述第(3)条IPX3 之b款均相同;

  试验条件:除下述条件外,与上述第(3)条 IPX3 之b款均相同;

  试验时间:与上述第(3)条 IPX3 之b款均相同,即按被检样品外壳表面积计算,每平方米为1min(不包括安装面积)最少5min 。

  (5)IPX5

  方法名称:喷水试验

  试验设备:喷嘴的喷水口内径为6.3mm;装置图形及其试验方法见本书2.14

  试验条件:使试验样品至喷水口相距为2.5~3m,水流量为12.5 L/min (750 L/h);

  试验时间:按被检样品外壳表面积计算,每平方米为1min(不包括安装面积)最少3 min 。

  (6)IPX6

  方法名称:强烈喷水试验;

  试验设备:喷嘴的喷水口内径为12.5 mm;装置图形及其试验方法见本书第2.14章;

  试验条件:使试验样品至喷水口相距为2.5~3m,水流量为100 L/min (6000 L/h);

  试验时间:按被检样品外壳表面积计算,每平方米为1min(不包括安装面积)最少3 min 。

  (7)IPX7

  方法名称:短时浸水试验;

  试验设备和试验条件:浸水箱。其尺寸应使试样放进浸水箱后,样品底部到水面的距离至少为 1m 。试样顶部到水面距离至少为0.15 m 。

  试验时间: 30 min 。

  (8)IPX8

  方法名称: 持续潜水试验;

  试验设备,试验条件和试验时间: 由供需(买卖)双方商定.其严酷程度应比IPX7高。

  亿博检测作为独立的第三方民营实验室,凭借十几年的认证经验和先进的检测设备,将竭诚为广大企业提供国内和国际检测认证服务。我们将为您提供最优质和高效的认证方案!

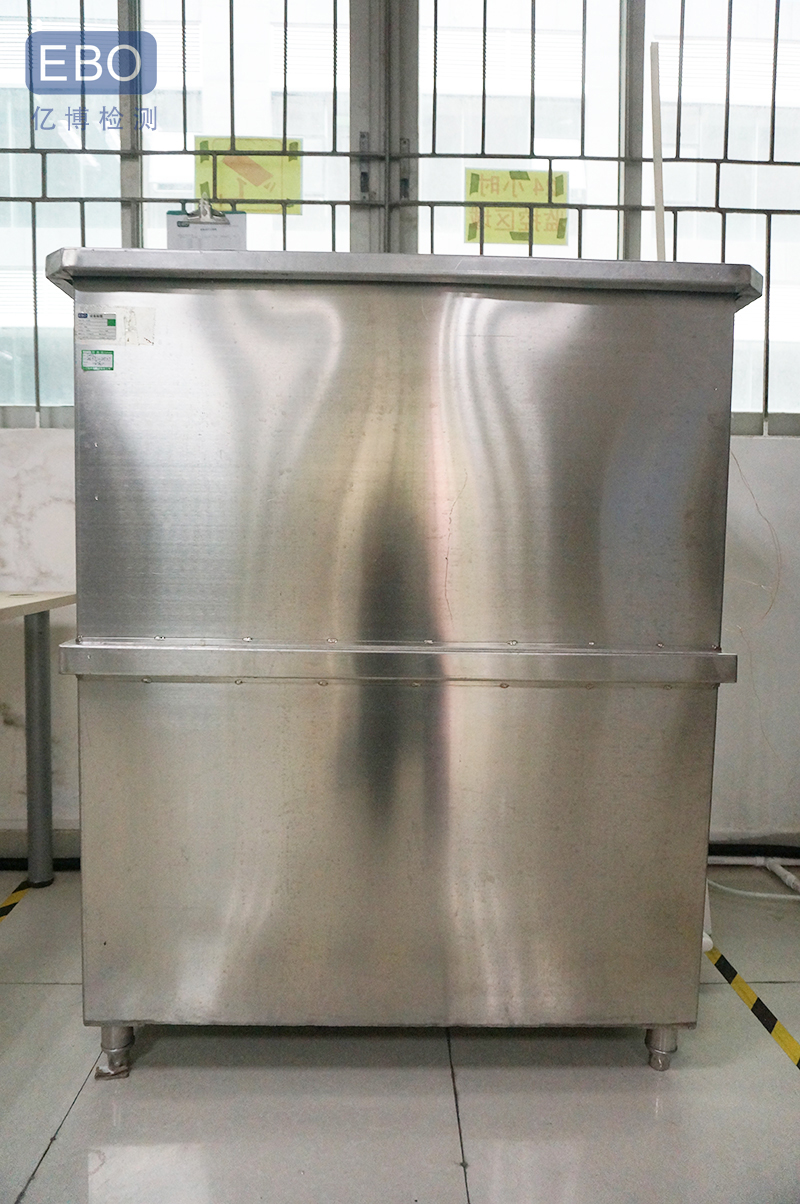

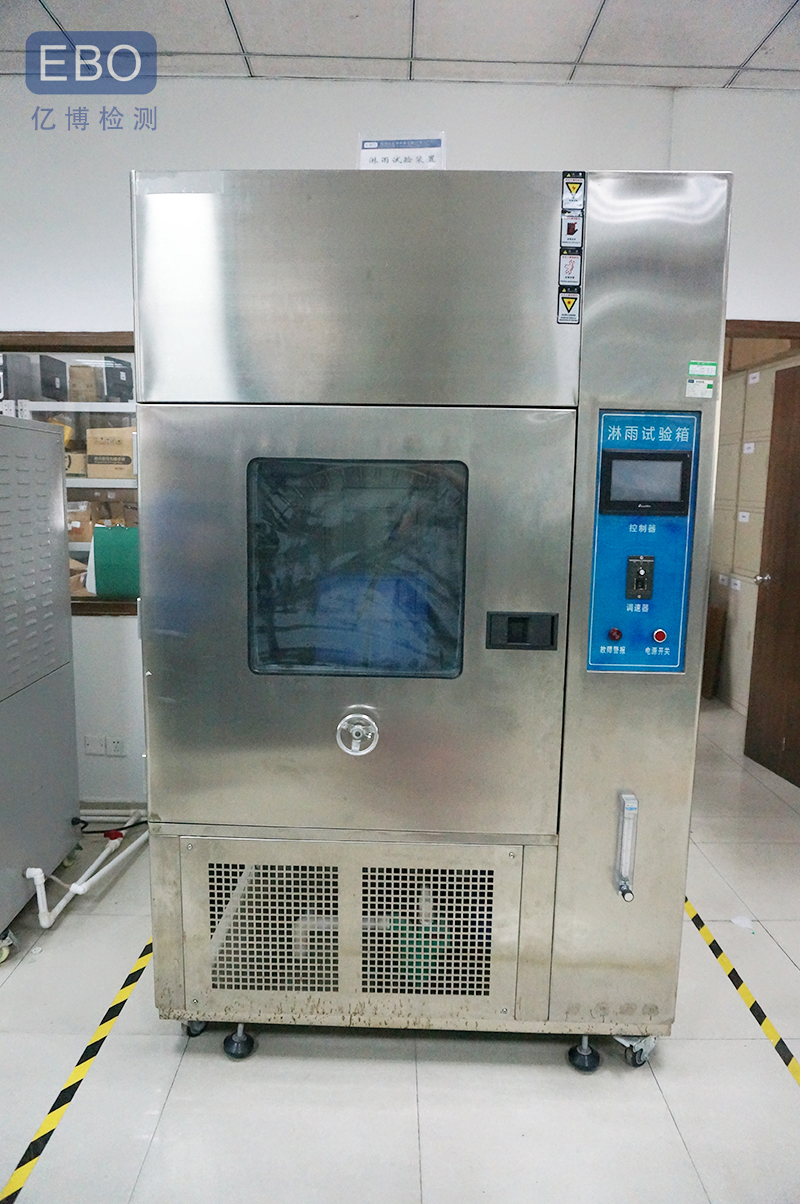

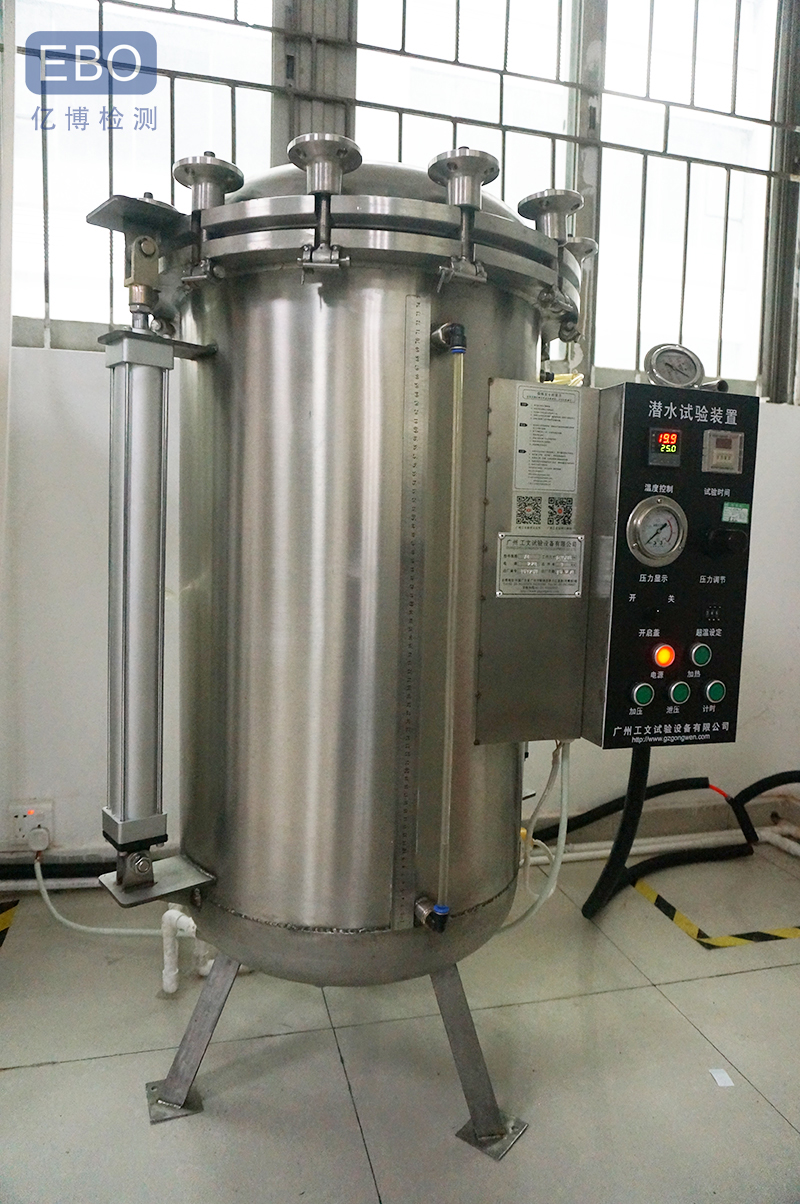

        亿博IP防水等级实验室:

IP防水实验室

IP防水等级测试

IP防水等级测试

IP防水等级测试

亿博可靠性测试中心提供专业可靠性试验高温测试低温测试温度冲击测试机械冲击测试温湿度循环测试耐磨擦寿命测试 跌落试验盐雾测试振动测试,同时亿博检测机构是一家综合性、专业性、全国性的工业与消费产品第三方检测、检验与验证机构,为企业制造商提供全方位的可靠性测试!
